V3系列-轴流风机型

轴流风机型 - V3H、V3HV、UDSA型,该型号暖风机配备的是轴流送风机,可以以水平或垂直向下送风的方式安装,有14种规格供选择,加热量从8-100KW。

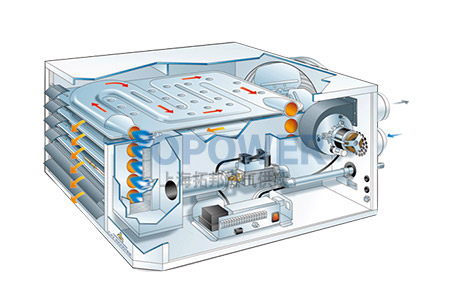

  • 4回程式热交换器的热效率高达92%,用含有钛稳定元素的铝化钢制造的热交换器特别坚固和耐用,热稳定性更加突出。无焊接加工技术保障了长期使用寿命;
  • 得到改善的空气流动和新设计的送风百叶使送风距离更远,明显地降低室内空气分层的现象,从而使得暖风机更加适用于那些保温好的建筑。如有可能,应配合使用循环扰流风机;
  • 拥有先进设计能自动调直火焰的燃烧器只有一个燃气喷嘴,它消除了可能存在的火焰对喷嘴的灼烧,以及热交换器过早被损坏的现象,并使其维护更简单;
  • 重量比同等机型轻25%以上,安装更容易;
  • 水平和垂直向下送风两种机型,暖风机可以是吊装,也可以放在支架上。
规格 008 011 015 020 025 030 035
燃气类别 II 2H3+ UK

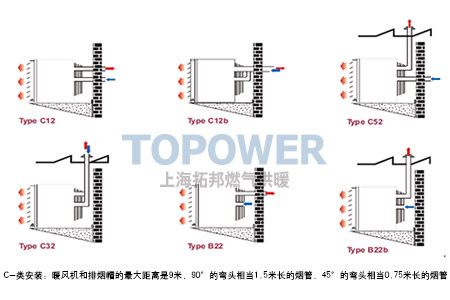

燃烧用空气进口和排烟口安装方式(1) B22, C12, C32, C42, C52, C62, C82
输入热量(全热) KW 8.8 13.2 17.6 22 30.8 35.2 42.2
输入热量 (净热) KW 7.9 11.9 15.9 19.8 27.8 31.7 38
输出热量 KW 7.3 11 14.6 18.2 25.5 29.2 34.9
热效率 % 92 92 92 92 92 92 92
燃气用量
天然气G20 m3/h 0.84 1.26 1.68 2.1 2.94 3.36 4.02
天然气 G25 m3/h 0.98 1.46 1.95 2.44 3.42 3.9 4.68
液化气 G31 Kg/h 0.62 0.93 1.24 1.55 2.16 2.47 2.96
燃气接管管径  Rc 1/2
温升(6) oC 32 32 32 32 32 32 29
风量 (15oC) m3/h 680 1020 1360 1700 2385 2725 3510
电机转速 rpm 1425 1425 1425 1425 950 950 950
排烟口和燃烧用空气进口管径 mm 80 80 80 80 100 100 100
建议水平送风最大高安装高度(2) m 2.5 2.5 3 3 3.5 3.5 3.5
水平送风距离(3) m 8 10 13 16 20 22 25
噪音声压级(4) dB(A) 47 46 47 48 50 51 55
噪音声压级(5) dB(A) 40 39 40 41 43 44 48
使用电源(接线防护等级IP20) 230、240V 1N ~50Hz
最大用电量 W 121 126 273 333
净重量 Kg 30 33 38 40 56 60 88
规格 043 050 055 064 073 085 100
燃气类别 II 2H3+ UK
燃烧用空气进口和排烟口安装方式(1) B22, C12, C32, C42, C52, C62, C82
输入热量(全热) KW 50.8 58.6 66 77.7 88 102.7 117.3
输入热量 (净热) KW 45.8 52.8 59.5 70 79.3 92.5 105.7
输出热量 KW 42.1 48.6 54.7 64.4 73 85.1 97
热效率 % 92 92 92 92 92 92 92
燃气用量
天然气G20 m3/h 4.85 5.59 6.3 7.41 8.39 9.79 11.18
天然气 G25 m3/h 5.64 6.5 7.32 8.62 9.76 11.38 13
液化气 G31 Kg/h 3.57 4.12 4.64 5.46 6.18 7.21 8.24
燃气接管管径  Rc 3/4
温升(6) oC 28 28 28 28 28 28 28
风量 (15oC) m3/h 4535 5180 5830 6810 7770 9065 10360
电机转速 rpm 950 950 950 950 950 950 950
排烟口和燃烧用空气进口管径 mm 100 100 130 130 130 130 130
建议水平送风最大高安装高度(2) m 3.5 3.5 3.5 4 4 4 4
水平送风距离(3) m 28 30 30 33 35 36 39
噪音声压级(4) dB(A) 54 55 56 56 58 59 59
噪音声压级(5) dB(A) 47 48 49 49 51 52 52
使用电源(接线防护等级IP20) 230、240V 1N ~50Hz
最大用电量 W 490 490 490 678 848 848 848
净重量 Kg 99 99 112 118 143 158 168
注:
(1) 燃气产品排烟方式的分类按照CEN的报告处理, CG1749-2001
(2) 暖风机底部距地面的高度是厂家的推荐值,不同的使用和安装要求决定暖风机的使用效果。暖风机实际运行效果还会受到多种因素的影响,如其他空气处理设备,送风路径上有障碍物,穿堂风或密闭的建筑门窗等。尽量避免暖风机的安装高度超过推荐值,除非使用了向下的送风口,不然室内空气就可能会出现空气温度分层的现象,送风所影响的区域减小,由屋顶结构产生的热损失更加明显。
(3) 等温工况下,20oC的周围环境空气温度,送风百叶处于0o角,空气流速为0.5m/s的地方。
(4) dB(A) 值是指在一个A=160 m2,Q=2的参照环境里,距离暖风机5米处。
(5) dB(A) 值是指距离暖风机5米处开放的空间。
(6) 在出风口压力为150Pa时测量的。

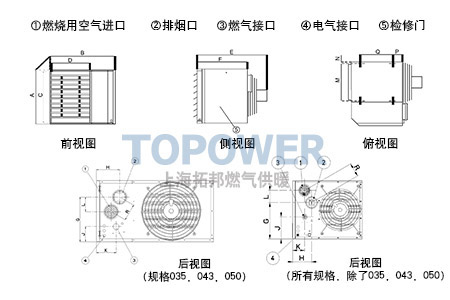

V3轴流风机型(水平送风)

外形尺寸(mm ±2
规格 A B C D E F G H J K L M N P Q R
008, 011
307
700
267
404
696
546
131
191
129
67
85
413
16
98
350
120
015
383
700
343
404
723
546
200
191
139
122
86
413
16
98
350
120
020
383
700
343
404
723
546
200
191
139
122
86
413
16
98
350
120
025
586
700
546
404
771
546
368
191
222
122
121
413
16
98
350
140
030
586
700
546
404
771
546
368
191
222
122
121
413
16
98
350
140
035, 043, 050
510
971
456
601
1129
897
371
195
126
166
121
623
33
149
600
140
055, 064
663
971
609
601
1138
897
354
207
150
166
204
623
33
149
600
225
073, 085, 100
865
1040
812
651
1138
897
562
213
299
186
204
673
33
149
600
225

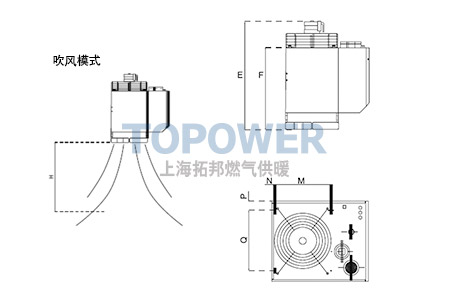

V3轴流风机型(垂直送风)

垂直下送风暖风机尺寸
规格 E F M N P Q
015 864 686 413 16 67 250
025 918 686 413 16 68 450
035,043,050 1270 1037 623 35 55 400
055,064 1278 1037 623 35 82 500
073,085,100 1317 1057 673 35 183 500

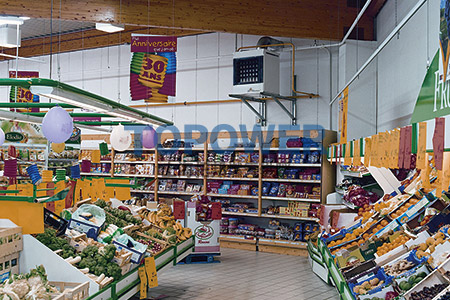

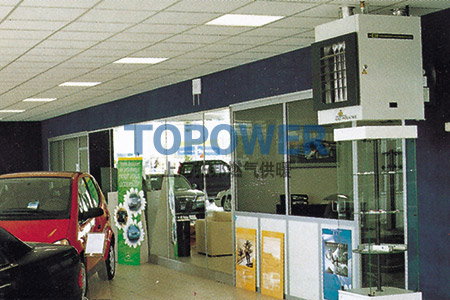

适用于商业和工业建筑的采暖应用,如商店,运动场馆,休闲场所和仓库等等,最小规格的机型只有310mm 高,也非常适合那些安装空间小的场所。
